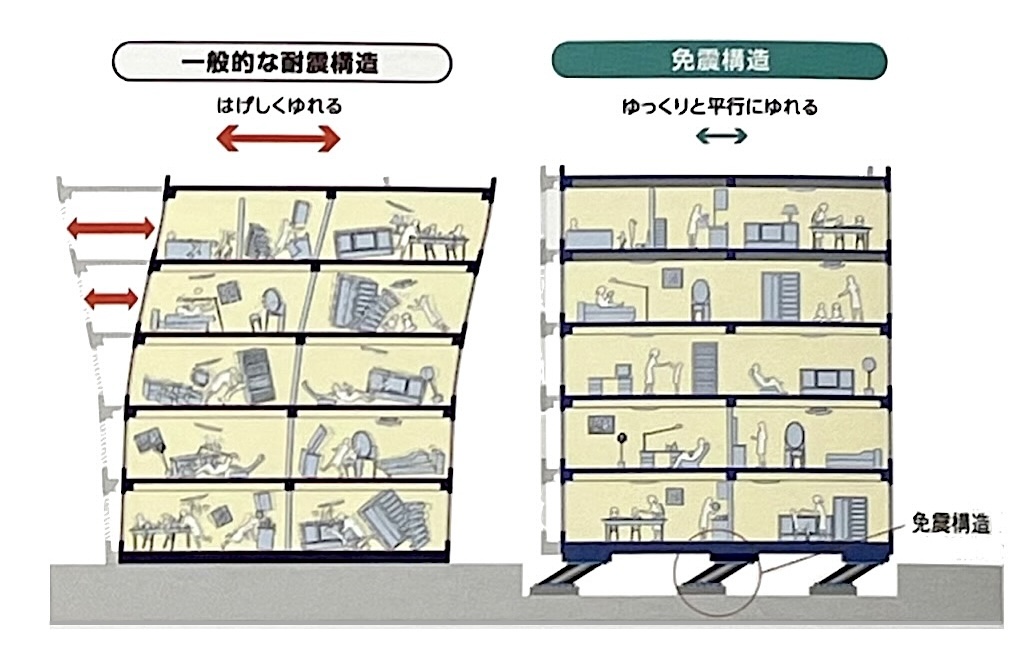

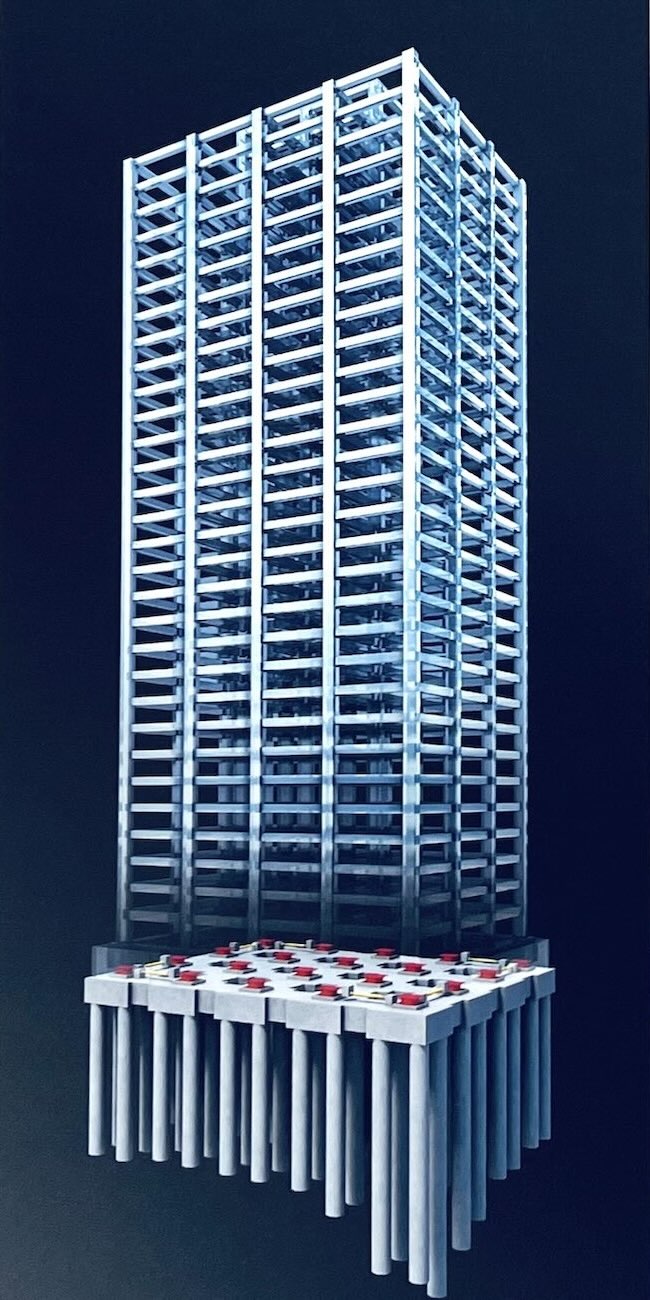

MJR熊本ザ・タワー 免震構造

免震装置の構造とはたらき

鉛プラグ・天然積層ゴム一体型免震装置

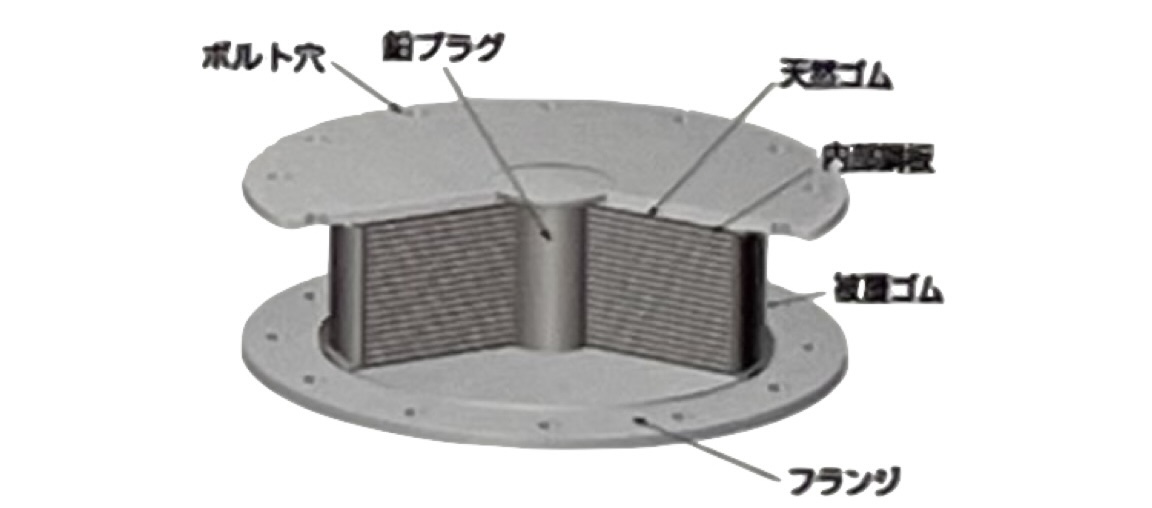

■LRBの構造
LRBは、荷重支持および振動絶縁機能としての積層ゴムと、エネルギー吸収機能（ダンバー）としての鉛プラグを一体化した免震装置です。

---

積層ゴムの働き（アイソレーター）

■ 荷重支持機能
鋼板で補強されたゴムが建物をしっかり支えます。

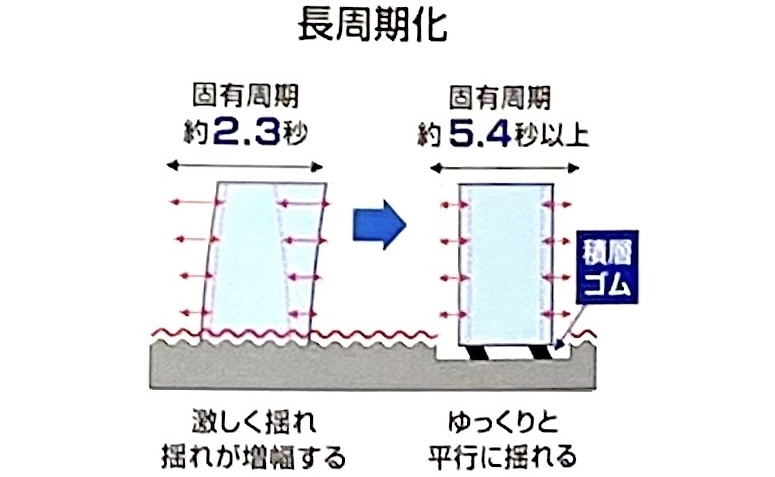

■ 水平弾性機能（長周期化）
水平方向には柔らかいため、地震の激しい揺れをゆるやかな働きに変えます。
■ 復元機能
地震がおさまったあと、ゴムの持っている復元力で、建物を元の位置に戻します。

---

鉛プラグの働き（ダンパー）

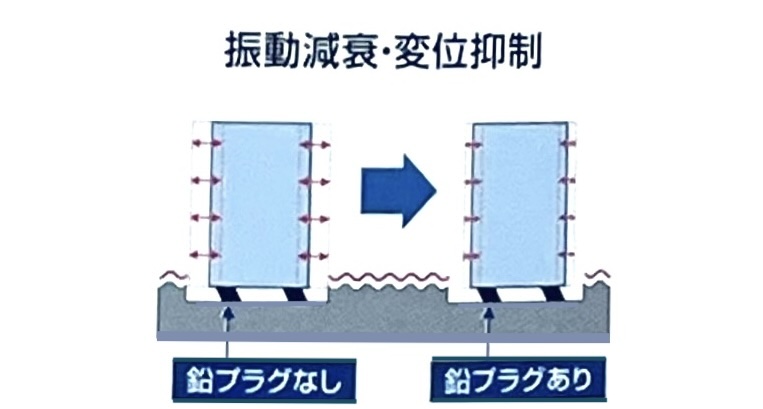

■ 振動減衰機能
鉛プラグの働きで建物の大きな揺れを減衰させます。
■ トリガー機能
一定の力が加わるまでは鉛プラグの高い剛性で建物を固定するので、暴風などによる地震以外の揺れを防ぎます。
